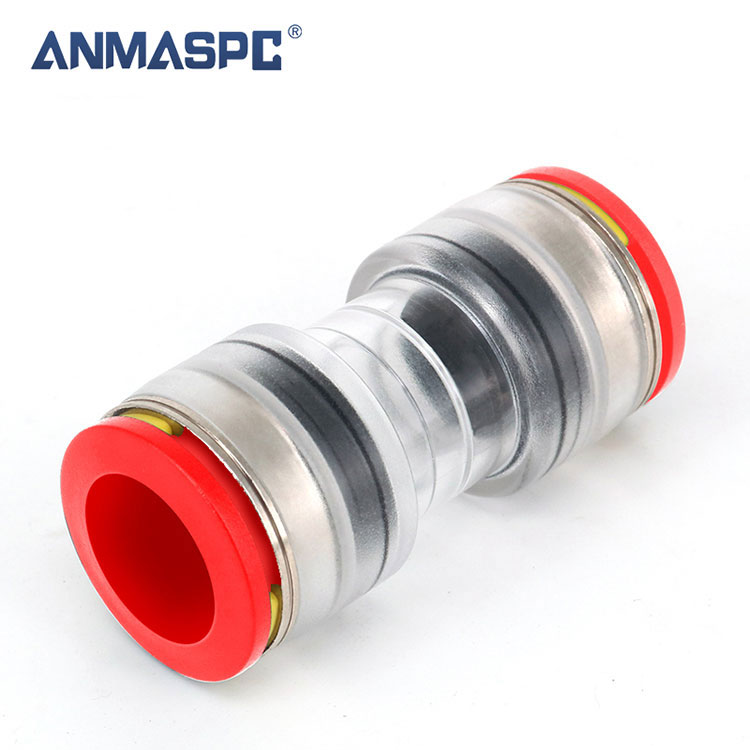

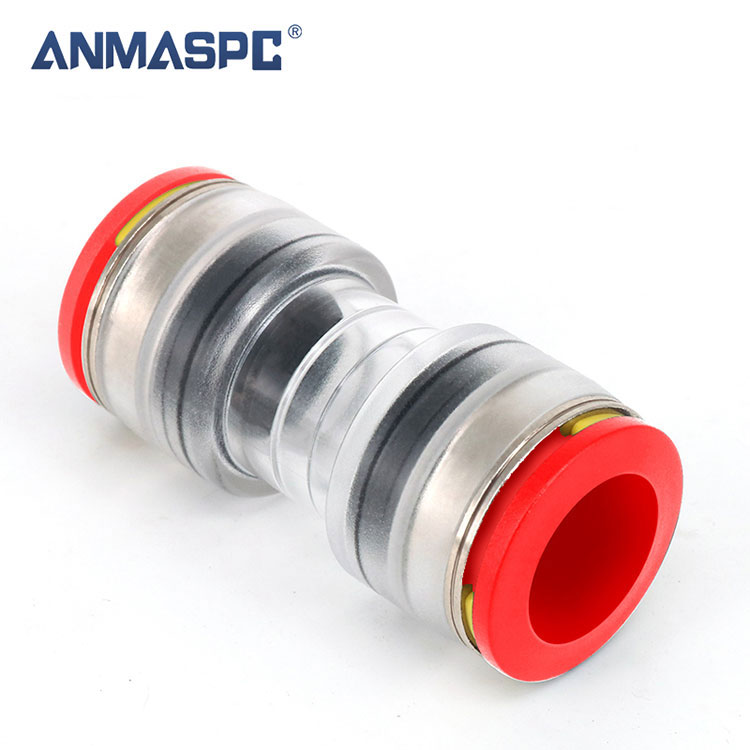

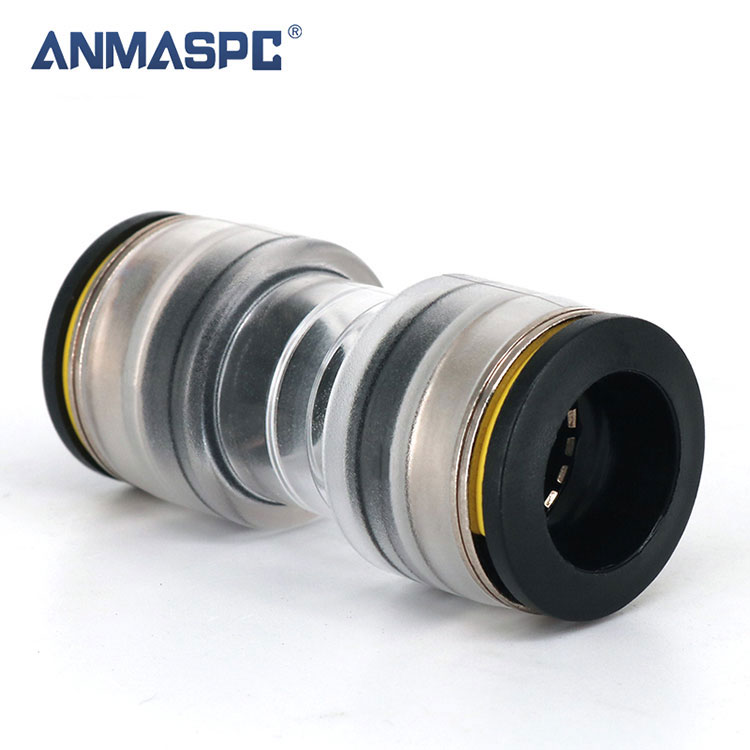

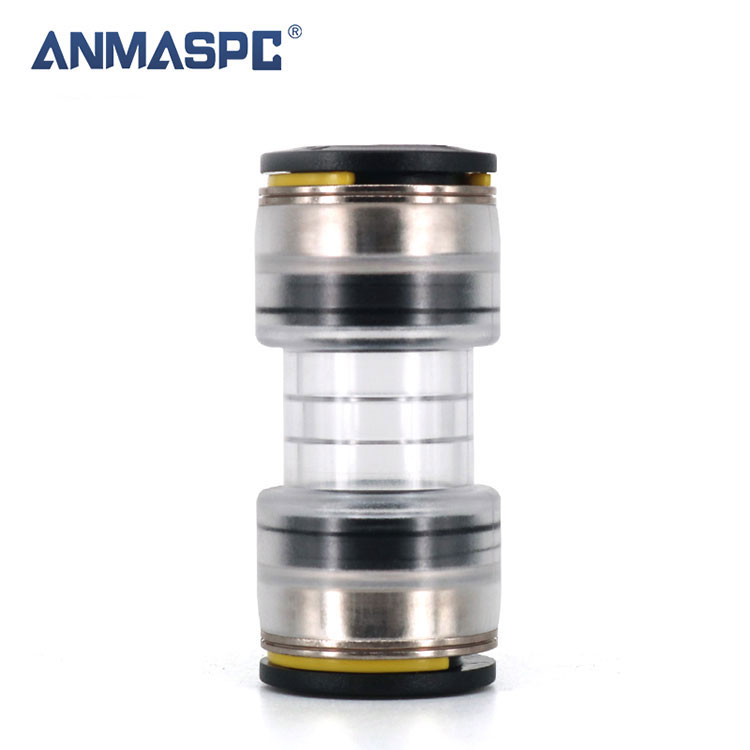

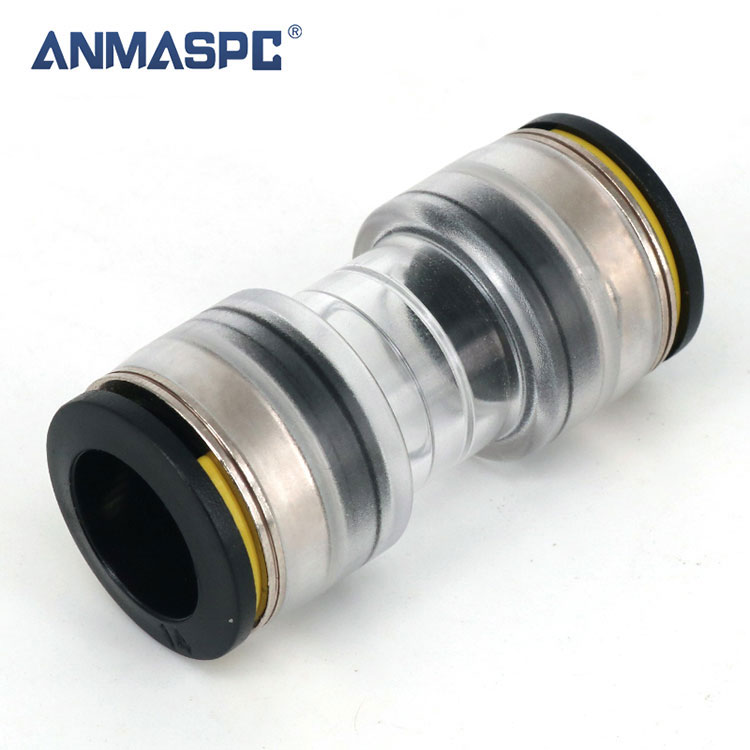

Microduct স্ট্রেইট সংযোগকারী, যা একটি ভাল কর্মক্ষমতা গ্যারান্টি। স্বচ্ছ শরীর ভিতরে মাইক্রো-নালী অবস্থান যাচাই করার অনুমতি দেয়. নিরাপত্তা ক্লিপ, টেম্পার স্পষ্ট, আগে থেকে ইনস্টল করা হয়. পরীক্ষা করা হয়েছে এবং EN 50411-2-8 মেনে চলছে।
① নিরাপত্তা ক্লিপ অন্তর্ভুক্ত
② পুশ-ফিট প্রযুক্তি
③ কাজের চাপ: সর্বোচ্চ। 25 বার
উপাদান | ||||||
1 | কোলেট | POM | ||||
2 | লকিং ক্লিপ | POM | ||||
3 | কার্তুজ | জিঙ্ক অ্যালয় | ||||
4 | লক ক্ল | SUS301/304 | ||||
5 | সাপোর্ট রিং | POM | ||||
6 | সিল রিং | টিইপি | ||||
7 | শরীর | PC2807 | ||||
ফিট টিউব | ||||||
পাইপ উপাদান | HDPE.PE.Nylon.Polyurethane | |||||
পাইপের বাইরের ব্যাস | Φ3,Φ4,Φ5,Φ6,Φ7,Φ8,Φ10,Φ12,Φ14,Φ16 | |||||
টেকনিক্যাল প্যারামিটার | ||||||
তরল নিয়ে কাজ করা | বায়ু | |||||
নিবিড়তা | 0.15~0.8MPa কোন লিক নেই | |||||
পুল ফেস্ট | 400N | |||||
প্রমাণ চাপ | 2.5 এমপিএ | |||||
অপারেটিং চাপ পরিসীমা | 0~1.6MPa | |||||
পরিবেষ্টিত তাপমাত্রা এবং তরল তাপমাত্রা | -40~60℃ | |||||
ইনস্টলেশন তাপমাত্রা | -10℃/+50℃ | |||||
প্রস্তাবিত ফুঁ তাপমাত্রা | -15℃/+35℃ | |||||
সংরক্ষণের মাত্রা | IP68 | |||||
UV-প্রতিরোধী গ্রেড | F1 | |||||
সন্নিবেশ বল | 50N সর্বোচ্চ (5 কেজি) | |||||
জীবনকাল: | ২ 5 বছর | |||||
মানদণ্ড: | EN 50411-2-8 |
ANMASPC কোড | পাইপ OD/ID | পাইপ OD/ID | টেপারড হোলe |
TPU3/2.1 | 3/2.1 | 3/2.1 | 2.1 |
TPU4/2.5 | 4/2.5 | 4/2.5 | 2.5 |
TPU4/2.8 | ৪/২.৮ | ৪/২.৮ | 2.8 |
TPU5/2.1 | 5/2.1 | 5/2.1 | 2.1 |
TPU5/3.5 | ৫/৩.৫ | ৫/৩.৫ | 3.5 |
TPU6/4 | 6/4 | 6/4 | 4 |
TPU7/3.5 | ৭/৩.৫ | ৭/৩.৫ | 3.5 |
TPU7/4 | ৭/৪ | ৭/৪ | 4 |
TPU7/5.5 | ৭/৫.৫ | ৭/৫.৫ | 5.5 |
TPU8/3.5 | 8/3.5 | 8/3.5 | 3.5 |
TPU8/6 | 8/6 | 8/6 | 6 |
TPU10/6 | 10/6 | 10/6 | 6 |
TPU10/8 | 10/8 | 10/8 | 8 |
TPU12/8 | 12/8 | 12/8 | 8 |
TPU12/10 | 12/10 | 12/10 | 10 |
TPU14/10 | 14/10 | 14/10 | 10 |
TPU14/12 | 14/12 | 14/12 | 12 |
TPU16/12 | 16/12 | 16/12 | 12 |
TPU16/13 | 16/13 | 16/13 | 13 |
TPU16/14 | 16/14 | 16/14 | 14 |
মডেল | A | B | C | D | E | F |
TPU03 | 31.9 | 6.9 | 10 | 11.1 | 3.2 | 2.1 |
TPU04 | 31.9 | 6.9 | 10 | 11.1 | 4.2 | 2.8/2.5 |
TPU05 | 35.4 | 8.9 | 12 | 12.8 | 5.2 | 3.5/2.1 |
TPU06 | 35.4 | 8.9 | 12 | 12.8 | 6.2 | 4.0 |
TPU07 | 41.0 | 11.5 | 14.1 | 15.4 | 7.2 | 5.5/4/3.5 |
TPU08 | 41.0 | 11.5 | 14.1 | 15.4 | 8.2 | 6/3.5 |
TPU10 | 42.0 | 14.0 | 17.5 | 18.3 | 10.2 | 08/06 |
TPU12 | 49.5 | 15.8 | 19.2 | 20.7 | 12.2 | 10/08 |
TPU14 | 50.5 | 18.0 | 22.2 | 23 | 14.3 | 12/10 |
TPU16 | 55.0 | 20.0 | 24.7 | 25.1 | 16.2 | 14/13/12 |
